應用
- 柔性軟管/用于冷熱氣體、灰塵、粉體和纖維的軟管輸送
- 化學工業：化學蒸汽，裝載臂蒸汽回流軟管，油漆蒸汽，噴霧回收
特性
- 通過外部夾型形成耐磨保護
- 夾型內部管壁被緊緊夾住
- 高彎曲性+壓縮比4:1
- 良好的耐熱性能
- 抗粘合
- 良好的耐堿及耐酸性能
- 優異的抗化學性能
- 符合 RoHS 規定
溫度范圍
- -150°C 至 250°C
- 短時間可達270°C

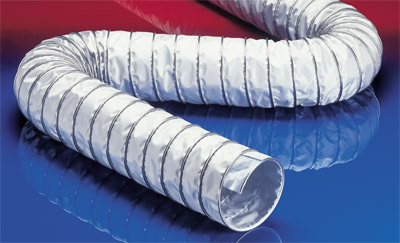

結構
CP結構- 鉗夾型支撐螺旋: 全不銹鋼 (INOX)
- 雙層管壁, 管壁: 內壁PTFE箔層, 外壁玻璃纖維織物特殊涂層
定制化交貨
- 可根據要求提供更多直徑和長度產品
內徑 in / mm | 外徑 mm | 正壓 bar | 負壓 bar | 彎曲 mm半徑 | 重量 kg/m | 尺寸 長度 m |
|---|---|---|---|---|---|---|
| 2 / 50-51 | 62 | 0,410 | 0,300 | 18 | 0,610 | 6 |
| - / 55 | 67 | 0,390 | 0,280 | 20 | 0,660 | 6 |
| 2,36 / 60 | 72 | 0,370 | 0,250 | 20 | 0,720 | 6 |
| 2,5 / 63-65 | 77 | 0,355 | 0,230 | 22 | 0,770 | 6 |
| - / 70 | 82 | 0,340 | 0,210 | 22 | 0,830 | 6 |
| 3 / 75-76 | 87 | 0,325 | 0,180 | 24 | 0,880 | 6 |
| - / 80 | 92 | 0,315 | 0,160 | 24 | 0,940 | 6 |
| 3,5 / 89-90 | 102 | 0,290 | 0,110 | 26 | 1,050 | 6 |
| 4 / 100-102 | 112 | 0,195 | 0,100 | 28 | 0,860 | 6 |
| - / 110 | 122 | 0,185 | 0,085 | 30 | 0,950 | 3 6 |
| 4,5 / 114-115 | 127 | 0,180 | 0,080 | 31 | 0,990 | 3 6 |
| 4,72 / 120 | 132 | 0,175 | 0,075 | 32 | 1,030 | 3 6 |
| 5 / 125-127 | 137 | 0,170 | 0,070 | 34 | 1,070 | 3 6 |
| - / 130 | 142 | 0,165 | 0,060 | 34 | 1,110 | 3 6 |
| 5,5 / 140 | 152 | 0,160 | 0,050 | 36 | 1,190 | 3 6 |
| 6 / 150-152 | 162 | 0,110 | 0,040 | 38 | 0,860 | 3 6 |
| 6,3 / 160 | 172 | 0,105 | 0,035 | 40 | 0,910 | 3 6 |
| 6,5 / 165 | 177 | 0,100 | 0,030 | 41 | 0,940 | 3 6 |
| - / 170 | 182 | 0,100 | 0,030 | 42 | 0,970 | 3 6 |
| - / 175 | 187 | 0,100 | 0,030 | 44 | 0,990 | 3 6 |
| 7 / 178-180 | 192 | 0,095 | 0,030 | 44 | 1,020 | 3 6 |
| 8 / 200-203 | 212 | 0,090 | 0,025 | 48 | 1,130 | 3 6 |
| - / 215 | 227 | 0,085 | 0,020 | 52 | 1,210 | 3 6 |
| - / 225 | 237 | 0,085 | 0,020 | 54 | 1,270 | 3 6 |
| 9 / 228-229 | 240 | 0,085 | 0,020 | 54 | 1,290 | 3 6 |
| - / 250 | 262 | 0,065 | 0,020 | 58 | 1,400 | 3 6 |
| 10 / 254 | 266 | 0,065 | 0,020 | 60 | 1,430 | 3 6 |
| - / 275 | 287 | 0,060 | 0,015 | 64 | 1,540 | 3 6 |
| 11 / 280 | 292 | 0,060 | 0,010 | 65 | 1,550 | 3 6 |
| - / 300 | 312 | 0,055 | 0,010 | 68 | 1,680 | 3 6 |
| 12 / 305 | 317 | 0,055 | 0,010 | 69 | 1,720 | 3 6 |
| - / 315 | 327 | 0,055 | 0,010 | 71 | 1,780 | 3 6 |
| - / 325 | 337 | 0,055 | 0,010 | 74 | 1,850 | 3 6 |
| 13 / 330 | 342 | 0,050 | 0,010 | 75 | 1,870 | 3 6 |
| - / 350 | 362 | 0,040 | 0,010 | 78 | 1,950 | 3 6 |
| 14 / 356 | 368 | 0,040 | 0,010 | 80 | 1,990 | 3 6 |
| - / 375 | 387 | 0,040 | 0,010 | 83 | 2,130 | 3 6 |
| - / 400 | 412 | 0,040 | 0,010 | 88 | 2,230 | 3 6 |
| 16 / 405-406 | 418 | 0,040 | 0,010 | 90 | 2,260 | 3 6 |
| - / 450 | 462 | 0,035 | 0,005 | 98 | 2,500 | 3 6 |
| 18 / 457 | 469 | 0,035 | 0,005 | 100 | 2,540 | 3 6 |
| - / 500 | 512 | 0,030 | 0,005 | 108 | 2,770 | 3 6 |
| 20 / 508 | 520 | 0,025 | 0,005 | 110 | 2,810 | 3 6 |
| - / 600 | 612 | 0,020 | 0,005 | 128 | 3,320 | 3 |
| 24 / 610 | 622 | 0,020 | 0,005 | 130 | 3,380 | 3 |
| - / 700 | 712 | 0,015 | 0,002 | 148 | 3,870 | 3 |
| 28 / 712 | 724 | 0,015 | 0,002 | 151 | 3,940 | 3 |
| - / 750 | 762 | 0,015 | 0,001 | 158 | 4,150 | 3 |
| - / 800 | 812 | 0,015 | 0,001 | 168 | 4,420 | 3 |
| 32 / 813-815 | 827 | 0,015 | 0,001 | 171 | 4,520 | 3 |
| - / 900 | 912 | 0,015 | 0,001 | 188 | 5,070 | 3 |
| 36 / 915 | 927 | 0,015 | 0,001 | 191 | 5,140 | 3 |
| - / 1000 | 1012 | 0,015 | 0,001 | 208 | 5,510 | 3 |
| 40 / 1016 | 1028 | 0,010 | 0,005 | 213 | 5,580 | 3 |
